Обслуживание станка с ЧПУ в первый год: что делает цех, а что сервис

Короткий ответ: если станок с ЧПУ новый и первое плановое техническое обслуживание (ТО) ещё впереди, возьмите регламент изготовителя именно вашей модели, разнесите его пункты по трём точкам времени (утро, конец смены, конец недели), назначьте ответственного на каждую точку и заведите журнал. Работы, где нужны разборка узлов, изменение параметров ЧПУ и приводов, калибровка датчиков, замена ремней и подшипников или проверка геометрии, оставьте сервису. От цеха в первый год требуется рутина и своевременная фиксация отклонений.

Почему регламент обслуживания из документации не работает сам по себе

Станок приезжает с документацией, где обслуживание расписано по интервалам. Обычно её внимательно читает один человек во время приёмки и пусконаладки, после чего файл уходит в папку на рабочем столе. Через несколько месяцев в цехе уже никто не помнит, что проверяется каждую смену, что раз в неделю и кто это делает в вечернюю.

Быстрой аварии от этого обычно не случается. Копятся мелочи: забитый фильтр, ушедшее давление, стружка в полостях, плёнка постороннего масла на поверхности бака. К приезду сервисного инженера набирается связка последствий, разбор которых занимает больше времени, чем планировали обе стороны.

Поэтому после запуска полезно перевести регламент изготовителя из формата «инструкция» в формат «кто, когда и где расписывается».

Ежедневный и еженедельный чек-лист: пример одного изготовителя

У Haas Automation открыто опубликован чек-лист обслуживания токарных станков, где задачи уже привязаны к точкам смены (Lathe Weekly Maintenance Checklist, PDF на английском). Ниже его пункты в переводе, без сокращений.

Утро:

• три качка смазки в каждую пресс-маслёнку гидравлического патрона;
• проверить манометры гидравлики: они должны быть выставлены на правильные рабочие значения;
• прогреть шпиндель: пять минут на 500 об/мин;
• проверить воздушную магистраль на конденсат: нажать курок пневмопистолета, чтобы вода, если она есть в линии, вышла; если вода появляется регулярно, проверить подготовку цехового воздуха;
• проверить уровень СОЖ по показаниям стойки: он должен быть в рабочем диапазоне;
• проверить давление воздуха по показаниям стойки: оно должно быть в рабочем диапазоне;
• проверить концентрацию СОЖ рефрактометром: она должна соответствовать спецификации изготовителя жидкости.

Конец смены:

• убрать всю стружку с защитных кожухов направляющих;
• проверить фильтр стружки сверху на баке СОЖ и убрать скопившуюся стружку.

Конец недели:

• убрать стружку с револьверной головки и из её полостей;
• сверить манометр регулятора воздуха на панели смазки с показанием стойки и убедиться, что давление в допустимом диапазоне;
• проверить поплавковый датчик уровня СОЖ: он должен работать исправно, а показание — совпадать с фактическим уровнем в баке;
• очистить сборник стружки в системе СОЖ;
• повторно проверить концентрацию СОЖ рефрактометром по спецификации изготовителя жидкости;
• проверить поверхность бака СОЖ на постороннее масло и убрать его;
• (дополнительное оборудование) проверить мешочный фильтр дополнительной системы фильтрации и при необходимости заменить;
• (дополнительное оборудование) смазать толкатель и втулку податчика прутка литиевой смазкой.

Это документ одного изготовителя для одного типа станка, а не универсальная норма. Переносить его значения на фрезерный центр, лазер или токарный станок другого производителя нельзя: у каждого свои точки смазки, свои рабочие давления и свои интервалы. Режим прогрева «пять минут на 500 об/мин» тоже взят из чек-листа Haas для токарного станка: порядок прогрева вашего станка берите из его руководства, в том числе отдельный порядок после длительного простоя, если он там описан. Ежемесячные, полугодовые и годовые работы в этой статье не разбираем: их интервалы зависят от модели и задаются только документацией изготовителя.

Ценность примера в структуре и в точности формулировок. Там, где указано количество качков в каждую маслёнку либо время и обороты прогрева, оператор выполнит пункт одинаково в любую смену. Запись вида «проверить смазку» каждый понимает по-своему. Обратите внимание и на пометку «Add-on» у мешочного фильтра и податчика прутка: это два независимых пункта, и часть пунктов в любом регламенте относится только к той комплектации, которая у вас действительно стоит. Заметьте также, что вручную в этом чек-листе смазывают только маслёнки гидравлического патрона и, при наличии, толкатель податчика прутка: какие точки на вашей модели обслуживаются вручную, а какие от централизованной системы смазки, смотрите в документации, а не по аналогии.

Соберите свой список в этой же логике: откройте раздел обслуживания в документации вашего станка, выпишите работы с интервалом «ежедневно» и «еженедельно» и перепишите каждую так, чтобы выполнение проверялось взглядом или цифрой.

Всё, что в документации длиннее недели (масло в системе смазки и гидростанции, фильтры электрошкафа, замена СОЖ и подобное), выпишите отдельно в календарь первого года с интервалами из той же документации и согласуйте с сервисом, какие из этих работ цех выполняет сам по инструкции, а какие ждут планового визита.

Где проходит граница с сервисом

Границу удобно определять по действию. Цех смотрит, чистит, доливает масло и СОЖ только тех марок, что указаны в документации, смазывает штатные точки, меняет расходники, прямо перечисленные в регламенте (фильтры, мешок фильтра), и записывает показания. Как только для работы нужно снять кожух, разобрать узел, изменить параметры ЧПУ или приводов, откалибровать датчик, подтянуть или заменить ремень, заменить подшипник или плату либо проверить и восстановить геометрию станка (уровень, соосность), это зона сервиса.

Отдельный случай: расхождение показаний. Здесь важно различать два типа регулировок. Давление зажима патрона и давление на регуляторе воздуха — штатные настройки, которые цех выставляет сам по значениям из документации (давление зажима — под конкретную деталь и кулачки, в пределах, указанных для патрона) и записывает в журнал. А вот если выставленное значение не держится и уходит само, поплавковый датчик уровня противоречит фактическому уровню в баке или манометр на станке показывает не то, что стойка, — оператор фиксирует факт в журнале и передаёт его дальше. Подстройка узла «пока не станет как было» без документации обычно превращает понятное отклонение в непонятную неисправность, и диагностика после неё дороже.

Концентрацию и загрязнение СОЖ (замер рефрактометром, постороннее масло на поверхности, записи по жидкости) мы разбирали в статье «СОЖ в баке есть: как проверить концентрацию и загрязнение» — в дневном регламенте это один пункт из списка.

Журнал обслуживания станка и фамилия ответственного

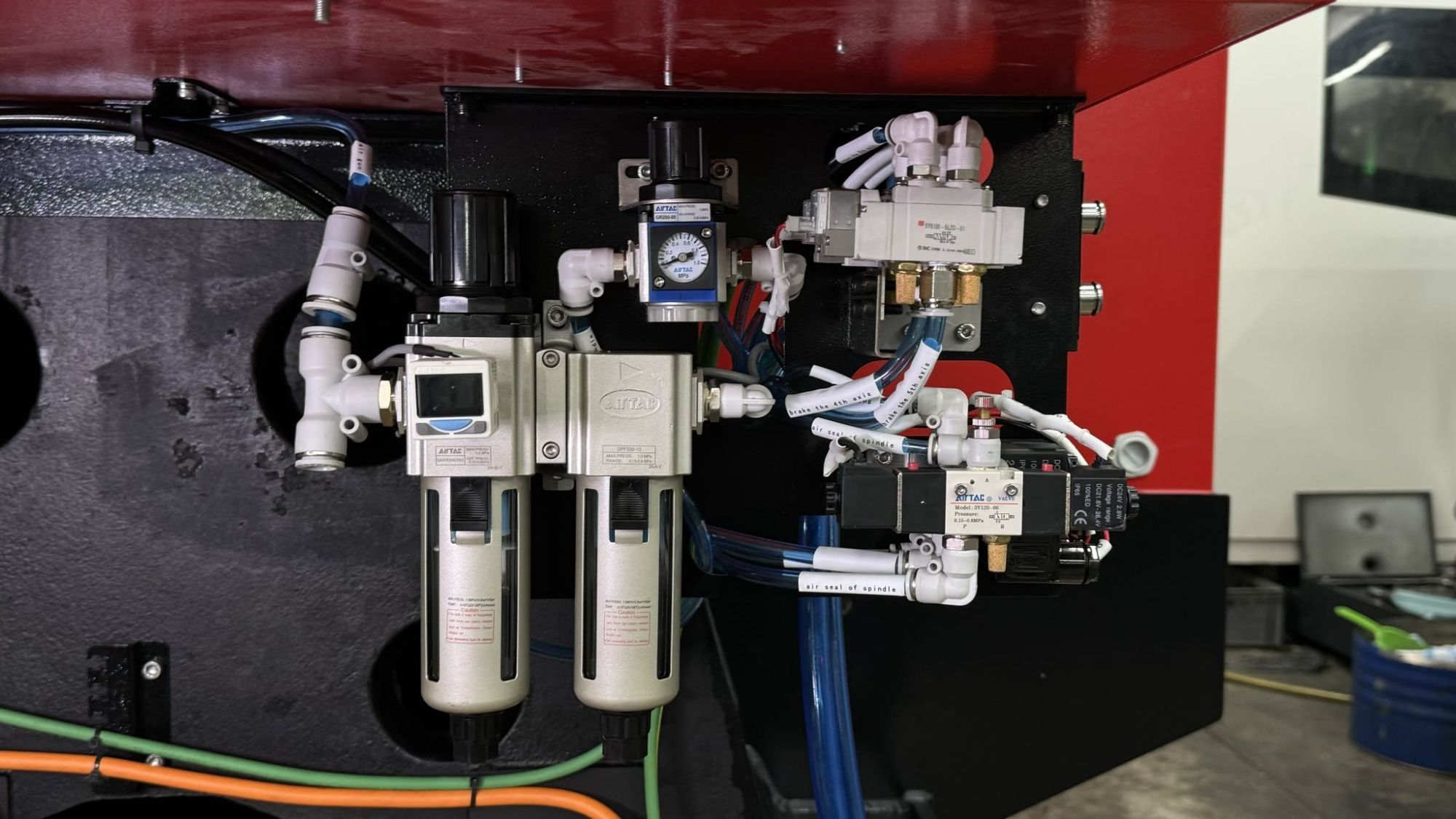

Список задач без подписи о выполнении живёт на стене и до станка не доходит. Заведите журнал у стойки: дата, смена, фамилия, отметка о выполнении, показание счётчика наработки со стойки, фактические показания (давление, уровень, концентрация), состояние пневмоподготовки (есть ли вода в отстойнике фильтра-влагоотделителя), отдельная строка для отклонений и дата передачи отклонения в сервис. Отдельно посмотрите в договоре поставки и гарантийных условиях, требует ли изготовитель или поставщик подтверждать выполнение регламентного обслуживания: если такое условие есть, подписанный журнал становится документом, который вы предъявите при гарантийном обращении. Уточнить формулировку у поставщика лучше в первый месяц, а не при первой претензии.

Три правила, которые экономят нервы:

• ответственный на смену указан по фамилии; формулировка «бригада» в журнале не работает;
• показания записывайте цифрой: по ряду чисел видно медленное сползание, галочка его скрывает; по записям о воде в отстойнике видно, когда в цехе начал сыреть воздух;
• еженедельные работы ставьте на конкретный день недели и выполняйте до общей уборки цеха, пока смена ещё не спешит домой.

При сменном графике ежесменные пункты повторяются в каждой смене: сделайте карточку на каждую смену и повесьте у станка. Порядок пунктов в карточке удобно выстроить по маршруту обхода: оператор идёт по станку физически и реже пропускает позиции.

Подготовка к первому плановому обслуживанию

За пару недель до визита соберите из журнала короткий перечень: что отклонялось от нормы, когда, при каких режимах, что делали. Добавьте список расходников, которые реально меняли, и накопившиеся вопросы операторов. Отдельно проверьте доступ к станку и свободную зону вокруг. Список расходников и масел, которые понадобятся при плановом ТО, запросите у сервиса заранее и уточните, что привезёт он, а что должен подготовить цех; место этих расходов в смете разобрано в статье о бюджете запуска станка. Спросите у сервиса и о том, входит ли в первое плановое ТО проверка уровня и геометрии станка после первых месяцев работы: если да, заранее освободите рабочую зону и подготовьте доступ к опорам (требования к площадке — в статье о подготовке цеха к установке станка).

Два пункта первого года, которых в ежедневных чек-листах нет, но закрыть их стоит до первого планового визита. Первый — резервная копия: сразу после пусконаладки попросите наладчика сохранить параметры ЧПУ, настройки приводов, корректоры инструмента и макропрограммы на внешний носитель, который хранится вне станка, и повторяйте копию после каждого визита сервиса и перед любой сменой настроек. Второй — батареи резервного питания памяти стойки и абсолютных энкодеров приводов, если они есть на вашей модели: интервал замены и вид предупреждения на экране берите из документации изготовителя стойки, внесите замену в календарь первого года и заранее договоритесь, кто её выполняет — цех по инструкции или сервис. Разряженная батарея без свежей копии параметров означает простой до восстановления настроек сервисом.

Такой перечень показывает инженеру историю станка за весь период, а не единственный срез в день приезда. Это сокращает время диагностики и повышает шанс разобрать мелкое отклонение раньше, чем оно дойдёт до узла. Полной страховки от поломок никакой регламент не даёт, но убирает ту их часть, которая возникает из-за пропущенной рутины.
