Приёмка станка с ЧПУ: что проверить, кроме красивой пробной детали

Приёмка станка с ЧПУ — это три разных испытания: демонстрация, проверка характеристик самого станка и контроль на вашей детали. Если критерии приёмки сведены к одной «красивой детали», вы рискуете принять станок, который отлично выглядит на показе и никак не подтверждён под ваши задачи.

Почему одна пробная деталь ничего не доказывает

На демонстрации станок работает в тепличных условиях: выверен перед показом, прогрет по привычному графику, обрабатывает заготовку, под которую программа уже отлажена и не раз прогнана. Деталь выходит хорошей, и это нормально: ровно для этого демонстрация и существует.

Но отвечает она только на один вопрос: способен ли станок в принципе получить такую геометрию. О стабильности в партии, о поведении на вашем материале, вашей оснастке и в вашем цехе она не говорит ничего. Поэтому три проверки разумно развести заранее и описать их в документах до оплаты, а не держать в голове как общую договорённость.

Проверка точности и работы станка

Это проверка механизма как такового, независимо от того, какие детали вы собираетесь делать. Сюда относятся геометрическая точность, точность позиционирования по осям, повторяемость выхода в позицию, а для многоосевых компоновок ещё и согласованность движения нескольких осей по заданной траектории.

Перед измерениями станок обычно гоняют на холостом ходу: все режимы шпинделя, перемещения по осям, смена инструмента, подача СОЖ, работа смазки. Здесь видно, нет ли посторонних шумов, перегрева узлов, сбоев и сообщений об ошибках. Сколько длится прогон и что считается нормой, стоит записать заранее, а не решать на месте.

Отдельно проверьте всё, что указано в спецификации: многократную смену инструмента, нагрев шпинделя на высоких оборотах, щупы, транспортёр стружки, подачу СОЖ через шпиндель, податчик прутка. Опция, которая есть в договоре, но не включена или не настроена, при приёмке считается невыполненным пунктом.

Для измерения точности есть стандарты, и в протоколе стоит видеть их номера. Точность и повторяемость позиционирования осей определяют по ISO 230-2, обычно лазерным интерферометром (описание стандарта у Renishaw). Круговой тест шаровым измерителем (ballbar) оформляют по ISO 230-4 (Renishaw QC20).

Для четырёх- и пятиосевых станков с поворотными осями Renishaw описывает применение того же ballbar QC20 по ISO 10791-6: проверяется, насколько точно станок проходит заданную траекторию, когда линейные и поворотные оси работают одновременно. Если вы выбираете пятикоординатный фрезерный центр, эта проверка для вас особенно важна.

Важно не считать такое испытание полной сертификацией станка. Это конкретный метод для конкретной группы параметров, а не подтверждение всех характеристик сразу и не готовый набор данных для компенсации ошибок. Регламент испытаний, приборы и объём проверок у разных производителей и даже у разных моделей одного бренда различаются, и переносить методику с одного станка на другой без проверки не стоит.

Что имеет смысл спросить у поставщика, если он ссылается на подобные тесты: какой именно параметр проверялся, по какому стандарту, каким прибором, при какой температуре и прогреве, и выдаётся ли протокол с датой и результатами измерений. Протокол без указания условий измерения мало что значит.

Проверка на вашей детали

Это отдельное испытание, и для производства оно важнее любой демонстрации. Нужно не любое изделие, а та деталь (или представительная группа деталей), которую станок будет делать в серии: из вашего материала и в вашей оснастке. Программу пробной детали часто пишет и отлаживает инженер поставщика, и это нормально. Важно другое: программа должна быть той, что пойдёт в серию, её передают вам, а испытательную партию запускает ваш оператор.

Что разумно зафиксировать заранее:

• какая деталь или группа деталей используется для испытания: чертёж, материал, контролируемые размеры и допуски;
• сколько деталей обрабатывается подряд, потому что одна штука не показывает повторяемость партии;
• можно ли во время испытательной партии менять коррекции инструмента и кто это делает: если оператор подправляет размер после каждой детали, партия показывает работу оператора, а не стабильность станка;
• какими средствами контролируются размеры: прибор выбирают по допуску, и его точность должна быть заметно выше допуска контролируемого размера; кто измеряет, чьим прибором, есть ли на него действующая поверка или калибровка;
• когда и где измеряется деталь: сразу после обработки она тёплая, поэтому заранее договоритесь, сколько она выдерживается и в каком помещении её мерят;
• какие числовые критерии считаются приёмкой по каждому размеру, а не общая оценка «деталь хорошая»;
• условия обработки: программа и время прогрева станка перед испытанием, оснастка, режимы резания, инструмент, подача СОЖ. Длинная партия покажет и тепловой уход размеров по мере нагрева станка, поэтому заранее решите, мерить ли первую и последнюю деталь партии отдельно;
• сколько времени занимает цикл, если для вас критична производительность, а не только точность.

Если деталь сложная и многопроходная, полезно контролировать не только финальный результат, но и промежуточные операции. Тогда при отклонении видно, на каком этапе оно возникает, и спор с поставщиком превращается в технический разбор, а не в обмен мнениями.

Где проводить испытания: у поставщика и у вас

Отдельно стоит проговорить, где проводится испытание на детали. Обычная схема — предварительная приёмка у поставщика до отгрузки (заводские испытания, FAT) и окончательная у вас после монтажа (испытания на площадке, SAT).

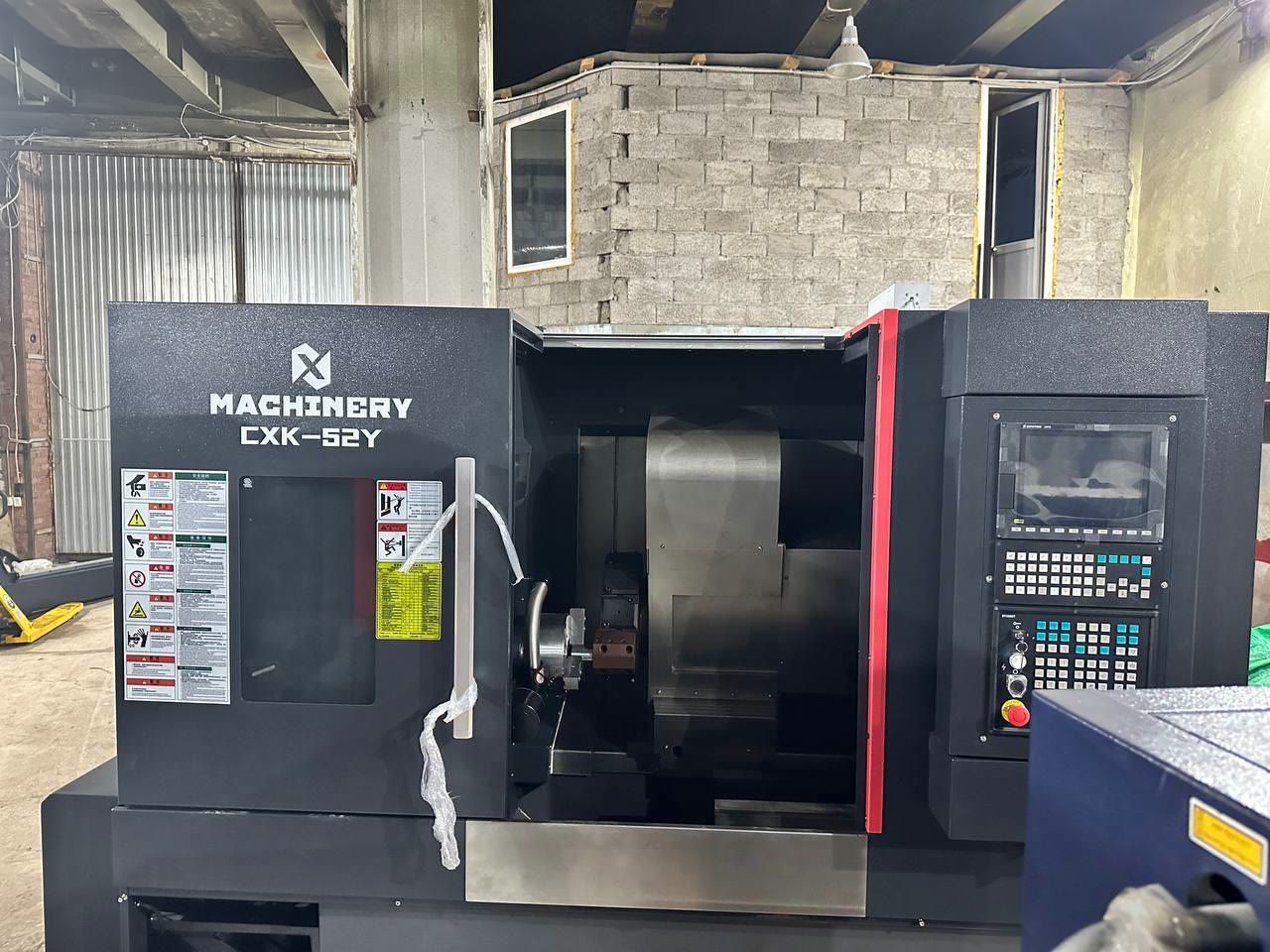

Перевозка и новый фундамент меняют геометрию, поэтому на вашей площадке порядок такой: станок выставляют в уровень, снимают транспортные фиксаторы, заново проверяют геометрию и только потом обрабатывают пробную деталь. Зафиксируйте в программе приёмки, кто выполняет выверку и чьим прибором, иначе при отклонении будет непонятно, виноват станок или монтаж. Что подготовить в цехе к приезду станка, разобрали в статье «Подготовка цеха к приезду станка».

Что согласовать до оплаты

Чтобы одна успешная демонстрация не подменяла приёмку, договоритесь письменно заранее:

• какие испытания проводятся (холостой ход, геометрия, кинематика осей, обработка вашей детали) и в каком порядке;
• кто предоставляет заготовки, материал, оснастку и инструмент для финального испытания;
• какими приборами измеряются результаты, кто их предоставляет и кто подтверждает их поверку;
• какие числовые критерии считаются выполненными по каждому пункту;
• что передаётся вместе со станком к моменту приёмки: руководство по эксплуатации и программированию на русском языке, электрические схемы, резервная копия параметров стойки и программы автоматики;
• нет ли в стойке ограничений по времени работы, паролей или блокировок, которые поставщик снимает отдельно, и в какой момент они снимаются;
• как оформляется результат: протокол испытаний и акт приёмки, кто подписывает, что делается при расхождении.

Критерии приёмки удобно сверить ещё на этапе коммерческих предложений: как это сделать, разобрали в статье о сравнении двух КП.

Порядок оплаты, право отказаться от станка и последствия несоответствия — это вопросы договора и действующего законодательства, их формулирует юрист под вашу конкретную сделку. Здесь речь только о технической стороне: что проверять, чем измерять и какие цифры считать результатом, чтобы в договоре было на что ссылаться.

Практический шаг на сегодня: возьмите чертёж детали, ради которой покупается станок, и выпишите по ней перечень контролируемых размеров с допусками и средствами измерения. Этот список и есть основа программы приёмки, его можно обсуждать с поставщиком до подписания договора.
