Станок с ЧПУ встал: что прислать сервису для диагноза с первого раза

Если станок с ЧПУ встал, а в сервисе первым делом спрашивают, что именно происходит, это не придирка: инженер ставит диагноз по данным, а не по описанию. До звонка соберите: серийный номер и модель станка и стойки, версию ПО, точный номер и текст первой тревоги, историю тревог за последние смены, условия появления (когда и при каком действии), снимается ли тревога сбросом, видео рабочего цикла с нагрузкой и звуком, показания страниц диагностики и перечень того, что уже меняли или перезагружали сами. Этот набор закрывает большую часть вопросов, которые прозвучат в любом случае.

Почему «станок странно шумит» мало что даёт

Цех обычно описывает отказ языком ощущений: иногда глючит, подвывает, встаёт сам по себе. Для инженера каждая такая фраза превращается в очередной уточняющий вопрос. Каждый вопрос стоит ещё одного звонка и ещё одного круга ожидания, а иногда и выезда, который можно было заменить проверкой силами цеха.

Haas, например, закрывает этот разрыв сервисными формами: чек-листами, которые сервисный техник заполняет (в форме есть поля «техник» и «дата») и прикладывает к сервисному уведомлению вместе с отчётом об ошибке. Цех эту форму не заполняет, но ответы на её вопросы может подготовить заранее, и тогда первый разговор с инженером идёт по делу. Заглянуть в такие формы полезно, даже если ваш станок другой марки. Вопросы в них одни и те же по смыслу: что именно видел станок в момент отказа. Этот набор данных понадобится инженеру при любой марке.

Что спрашивает изготовитель: две формы Haas

Форма инспекции платы главного процессора ID-0005 заполняется техником до замены платы: изготовитель требует от своего специалиста ответить на вопросы, прежде чем менять узел. В ней спрашивают: какие тревоги возникают, снимаются ли они сбросом и когда появляются; версию ПО на момент тревоги и обновлён ли станок до последней; отправлен ли отчёт об ошибке в сервис изготовителя; для проблем с чистотой поверхности — проверены ли оснастка и инструмент технологом; делалась ли перезагрузка с отключёнными USB-накопителем и сетевым кабелем; показания температуры электроники, вибрации и напряжения сети со страницы диагностики; напряжение батарейки; серийные номера станка и платы. В шапке формы отдельно отмечают, подключён ли станок к проводной или беспроводной сети и настроен ли удалённый просмотр.

Форма по оси C токарного станка ID-0017 добавляет к этому видео: сервису нужно видеть работу программы, нагрузку оси C, патрон в работе, слышать шум или вибрацию мотора. Отдельно требуется просмотреть историю тревог на признаки столкновения (ошибки сервопривода, превышение ошибки по положению и по скорости, перегрузка усилителя) и проверить, сохраняется ли проблема после чистой установки ПО без восстановления резервной копии. Дальше идут проверки механики — шестерня и мотор, смазка, утечки гидравлики, натяжение ремня шпинделя, — это уже работа техника.

Обе формы просят отчёт об ошибке (error report). Это файл, который стойка формирует сама из своих внутренних записей. Если у вашей стойки есть выгрузка такого отчёта или диагностического архива на USB, сформируйте его сразу после отказа, до перезагрузок и новых тревог, и приложите к пакету. Что именно попадает в файл, зависит от стойки.

Это требования одного изготовителя к конкретным узлам, а не общий регламент для всех станков с ЧПУ: у другого производителя список будет своим. Принцип читается ясно: изготовитель требует от собственного техника записи и показания, которые снял сам станок, — значит те же данные ускорят и вашу заявку. Сервис X-Machinery по поставленным станкам просит тот же состав данных.

Чек-лист перед звонком в сервис: что собрать по станку с ЧПУ

Для станка любой марки имеет смысл подготовить тот же набор. Это рекомендация нашего сервиса, а не чья-то обязательная форма:

• Серийный номер и модель станка, тип и версия системы ЧПУ, серийный номер стойки, если она покупная, версия ПО на момент отказа. Где смотреть: шильдик станка, шильдик стойки, страница версий ПО в стойке. Шильдики лучше сфотографировать — так номера передаются без ошибок переписывания.
• Точный код и текст первой тревоги, дословно, без пересказа своими словами. Именно первой: за исходной тревогой часто идёт цепочка следствий — отключение приводов, останов шпинделя, аварийный стоп, — и на экране в итоге остаётся последняя из них, а не причина. Запишите последовательность тревог со временем появления.
• История тревог за последние смены: что повторяется, что было разово. Если в стойке есть журнал тревог с отметкой времени, снимок этого экрана ценнее любого пересказа.
• Условия возникновения: при какой операции, на каком кадре программы, на холостом ходу или под нагрузкой.
• Снимается ли тревога кнопкой сброса; возвращается ли она сразу после сброса или при повторе той же операции; снимается ли только перезагрузкой стойки.
• Что менялось перед отказом: инструмент, программа или её правка, оснастка, заготовка и материал, режимы резания, оператор, ТО или ремонт, перемещение станка, работы по электросети цеха. Не случайно в ID-0005 при проблемах с чистотой поверхности изготовитель первым делом спрашивает, проверены ли оснастка и инструмент.
• Условия в момент отказа: температура в цехе и температура электроники со страницы диагностики, давление воздуха в сети и были ли его падения, события по электропитанию — отключения, скачки, пуск соседнего мощного оборудования. Что должно быть обеспечено в точке установки, мы разбирали в статье «Станок приехал, а запуск откладывается: как подготовить цех к установке станка с ЧПУ».
• Видео рабочего цикла с нагрузкой и звуком — как снимать, ниже.

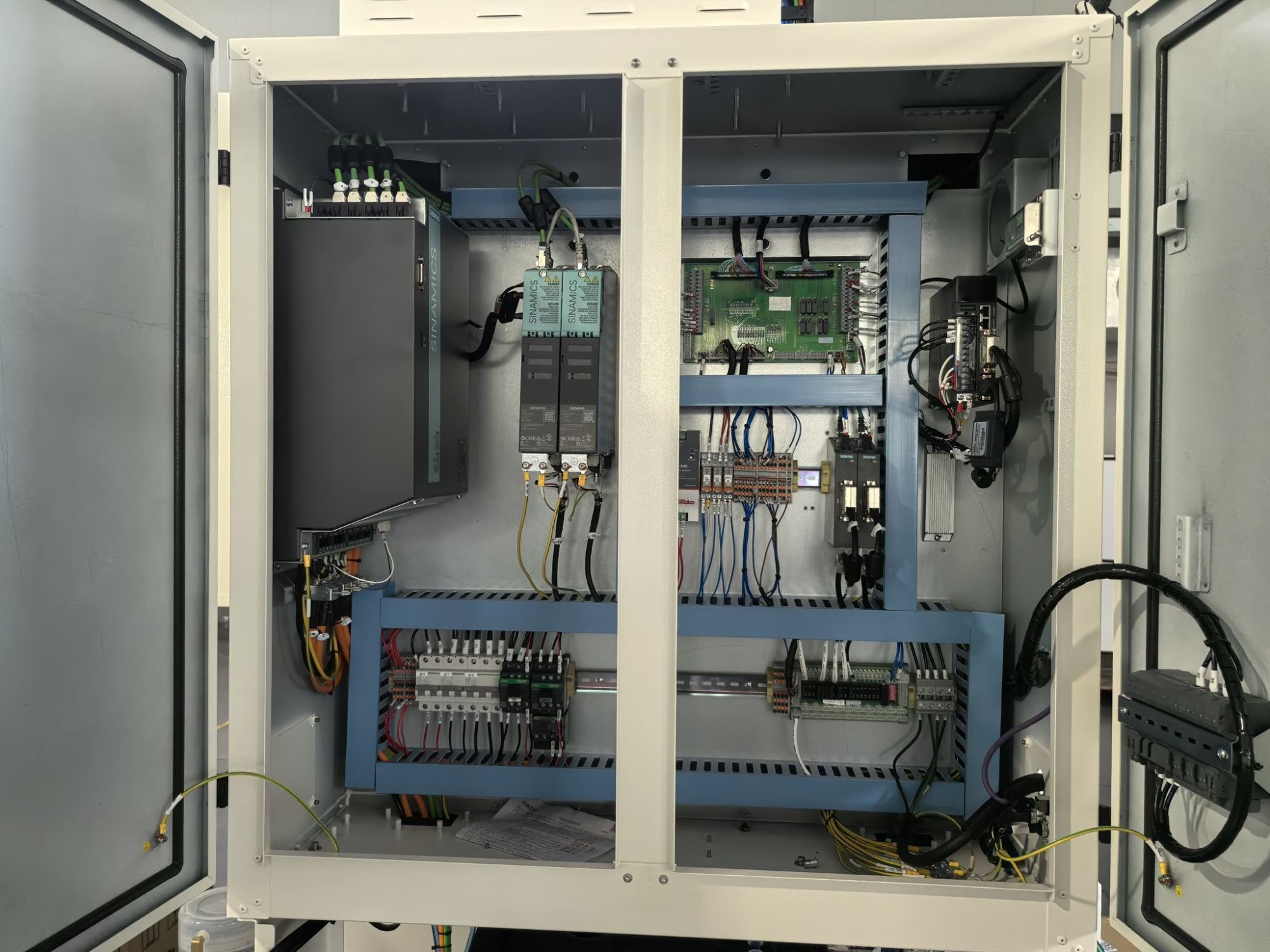

• Снимки экрана с тревогой и страниц диагностики, если такие страницы есть в стойке. Фото внутри шкафа управления — только по просьбе сервиса, с допуском к электроустановке и ничего не трогая: сервису нужна индикация приводов и блоков питания, светодиоды и коды на дисплеях.
• Есть ли резервная копия параметров и программ стойки и какой датой.
• Есть ли у станка выход в сеть и возможность удалённого подключения к стойке, кто в цехе может его дать.
• История станка: дата пуска, кто делал пусконаладку, наработка в часах, дата последнего ТО, было ли такое раньше и чем закончилось, на гарантии ли станок.
• Что уже меняли, перепрошивали или перезагружали сами и с каким результатом.

Полезно завести под это отдельную папку на один отказ и класть туда всё по мере сбора, подписывая файлы датой и временем. Через два дня никто уже не вспомнит, в каком порядке шли тревоги. Если станок новый и отказ проявился в первые недели, приложите к пакету и материалы приёмки: что и на какой детали проверяли при сдаче.

Видео для удалённой диагностики: что и как снимать

Видео заменяет инженеру присутствие в цехе, поэтому снимайте рабочий цикл целиком и с той нагрузкой, при которой проблема проявляется. Начните запись до кадра, на котором ждёте отказ, и держите до тревоги: инженеру нужен сам момент воспроизведения. Телефон держите горизонтально и неподвижно, масштаб не меняйте.

Если дело в шуме, дайте микрофону услышать станок: не говорите во время записи, голос за кадром забивает звук узла. Пояснения дайте отдельно, текстом или после записи. Если дело в вибрации или шуме оси, в кадре должен быть сам узел в движении, а не закрытый кожух: снимайте через окно ограждения. Открывать двери на ходу и обходить блокировки ради съёмки нельзя.

Короткий ролик на холостом ходу без звука и без экрана стойки инженеру почти ничего не даёт: по нему нельзя ни привязать момент отказа к кадру программы, ни оценить нагрузку. Его попросят переснять.

Экран стойки с тревогой снимите отдельно, крупно и в фокусе — либо в том же кадре, либо второй человек снимает экран параллельно. Снимите подряд все страницы тревоги (текст и дополнительные сведения), страницу истории тревог и экран программы с текущим кадром. Файлы передавайте оригиналами, а не через мессенджер со сжатием.

Чего лучше не делать до разговора с сервисом

Код тревоги легко найти в интернете, и соблазн сразу назвать «типичную причину» велик. Такая версия часто уводит диагностику в сторону, особенно когда симптом составной. Передавайте запись вместо гипотезы.

Замена плат, драйверов и прошивок наугад до согласования с сервисом вредит по той же причине: после неё картина симптомов меняется, и разбирать приходится уже два слоя вместо одного. То же касается переустановки ПО и восстановления резервных копий в надежде, что «само пройдёт»: сначала зафиксируйте состояние, в котором станок встал.

Отдельно о резервной копии параметров. Без согласования с сервисом её не восстанавливайте — форма ID-0017 прямо просит проверить, сохраняется ли проблема без восстановления копии, — но сообщите, есть ли копия и какой датой она сделана. Копия параметров стойки входит в документы при поставке; что ещё должно остаться у цеха после сдачи станка, мы разбирали в статье «Приёмка станка с ЧПУ: что проверить, кроме красивой пробной детали». Если стойка выдавала предупреждение о батарее памяти, скажите об этом сервису: ID-0005 запрашивает напряжение батарейки отдельным пунктом.

Ещё два правила. Параметры стойки не менять, даже если в интернете советуют «подправить одну настройку»: после этого инженер не сможет отличить исходное состояние от вашей правки. При подозрении на столкновение не продолжайте программу и не отводите оси, пока не осмотрели зону удара и не сфотографировали положение осей, инструмента и детали; если деталь нужно освободить, делайте это в ручном режиме на минимальной подаче после осмотра.

Задача цеха на этом этапе простая: сохранить факты в том виде, в каком их выдал станок, и передать их одним пакетом.

Если станок у вас стоит и непонятно, с чего начинать разговор с сервисом, соберите список выше и напишите нам — у X-Machinery собственный сервис, инженер разберёт пакет данных до выезда. Собранный набор даёт инженеру возможность разобрать причину удалённо или приехать сразу с нужной деталью, а не на осмотр.
