Станок приехал, а запуск откладывается: как подготовить цех к установке станка с ЧПУ

Чтобы станок с ЧПУ не простоял в проходе цеха, до его приезда закройте три вопроса: план размещения и маршрут перемещения, задание на коммуникации (электропитание, сжатый воздух, основание, при необходимости вытяжка) и поимённый список ответственных с обеих сторон. Затем подтвердите готовность по пунктам — фактически, а не на словах.

Ниже — что входит в каждый пункт и короткий чек-лист для проверки перед приездом наладчика.

Почему запуск срывается

Поставщик обычно присылает технические требования заранее, и это нормальная практика, а не придирки. Проблема в другом: требования читают, но не проверяют руками. На бумаге питание есть, по факту щит стоит в соседнем помещении и кабель придётся тянуть через весь цех. Проём в воротах формально проходит по ширине, но с упаковкой и углом поворота уже нет.

Наладчик приезжает с ограниченным временем. Каждый час, потраченный на поиск погрузчика и согласование отключения участка, — это час, который не идёт на пусконаладку и обучение оператора. Обидно, когда время специалиста уходит не на станок, а на организационные вопросы, которые можно было закрыть до его приезда.

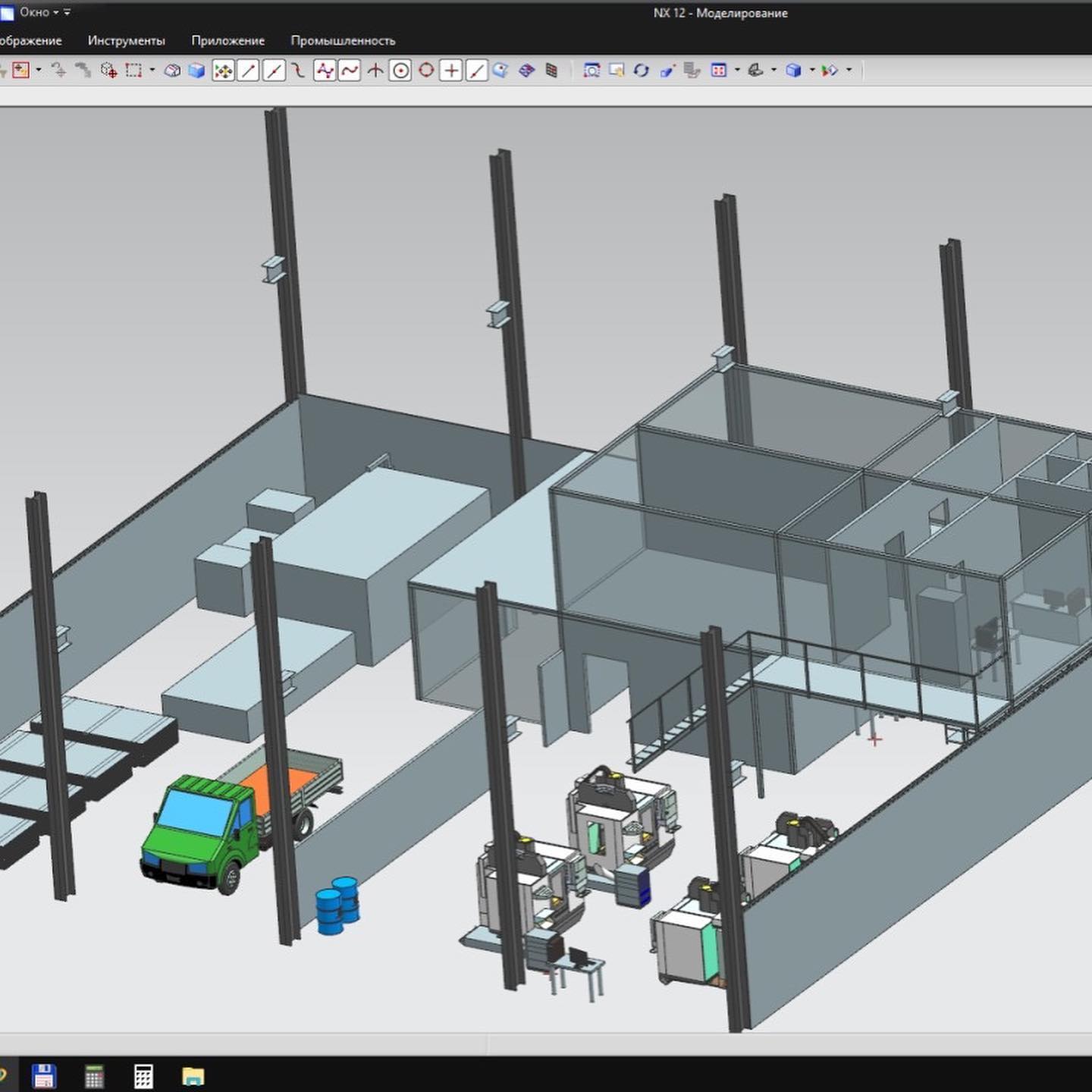

План размещения и маршрут перемещения

До того как согласовывать дату отгрузки, пройдите маршрут от въезда на территорию до финальной точки стоянки станка буквально ногами, с рулеткой.

• Ширина и высота всех проёмов по пути, включая повороты, с учётом габаритов упаковки, а не «голого» станка.
• Несущая способность пола и перекрытий на всём маршруте, а не только в точке установки. Особенно если путь проходит над подвалом, кабельными каналами или приямками.
• Техника для разгрузки и перемещения: кран, погрузчик, гидравлическая тележка нужной грузоподъёмности. И подтверждённая доступность этой техники именно на дату приезда, а не «в принципе есть».
• Финальное место: расстояние до стен и соседнего оборудования, доступ к задней и боковым панелям для обслуживания, место под полное открывание дверей рабочей зоны и электрошкафа, подход к магазину инструментов, выкатку бака СОЖ и стружкового транспортёра, тележку или контейнер для стружки.
• Куда станок встанет, если наладка начнётся не сразу. Определите площадку временного хранения заранее, а не в день разгрузки. Она должна быть отапливаемой и сухой, а не под навесом во дворе.
• Акклиматизация. Если станок везли в холодной машине, его не распаковывают и не включают сразу: на холодном металле и электронике выпадает конденсат. Сколько выдерживать станок в цехе перед распаковкой, уточните у поставщика.

Отдельно запросите у поставщика схему строповки или подъёма погрузчиком: допустимые точки подъёма, положение центра тяжести, массу с упаковкой и без. Попросите ответ в письменном виде и получите его до приезда крана, а не под ним. И предупредите всех, кто участвует в разгрузке: транспортные фиксаторы, которыми закреплены подвижные узлы на время перевозки, до установки станка на место не снимают.

При разгрузке осмотрите упаковку и индикаторы удара и наклона, если они есть, до подписания документов на груз. Повреждения фиксируйте в документах сразу, с фотографиями.

От выбранного способа перевозки зависят сроки и то, в каком виде станок приедет к воротам. Варианты мы разбирали в статье о доставке станка из Китая.

Задание на коммуникации

Это отдельный документ, который готовится заранее и проверяется перед приездом, а не в момент разгрузки. В нём как минимум:

• Электропитание: напряжение, частота и число фаз, мощность и номинал вводного автомата, сечение кабеля и заземление — всё в точке установки, а не где-то рядом по цеху. Сверьте с паспортом станка, на какое напряжение он собран и нужен ли трансформатор. Если сеть в цехе нестабильна, обсудите это с поставщиком заранее.
• Сжатый воздух: точка подключения с нужным давлением и производительностью, подготовка воздуха.
• Основание: запросите у поставщика требования к полу или фундаменту под вашу модель — нагрузки, ровность, нужны ли анкеры и виброопоры. Если нужен отдельный фундамент, закладывайте время на проект, заливку и набор прочности бетона: обычно это самый длинный срок во всей подготовке.
• Вытяжка и отходы: вытяжка масляного тумана, если её требует производитель или обработка; подключение к централизованной системе СОЖ, если она в цехе есть; порядок утилизации отработанной СОЖ и стружки.
• Заправочные материалы: масло для системы смазки и гидравлики, концентрат СОЖ — марки и объёмы по документации производителя. Уточните, заправлен ли станок при отгрузке, и купите недостающее до приезда наладчика, иначе ему нечем будет запустить станок.
• Условия в помещении: температура, влажность, отсутствие вибраций от соседнего прессового или кузнечного оборудования. Для точных станков — ещё и защита от прямого солнца и сквозняков от ворот.

Конкретные числа по питанию, воздуху и основанию у каждого станка свои. Для примера: в руководстве по предварительной установке фрезерного центра Haas VF-2 расписаны требования к площадке, основанию, электропитанию, сжатому воздуху и маршруту перемещения (pre-install guide). Это удобный образец того, как вообще устроен такой документ. Но переносить числовые параметры конкретной модели на станок другого производителя нельзя: у него свои требования, и запрашивать их нужно отдельно, под вашу комплектацию.

Подключение к сети и ввод в эксплуатацию выполняют квалифицированные специалисты. Это не тот участок, где уместна самодеятельность электрика «на подхвате», и не важно, чей станок вы купили.

Подвод питания, воздуха и основание — это расходы сверх цены станка. Как заложить их заранее, разобрали в статье «Бюджет запуска станка с ЧПУ».

Ответственные с обеих сторон

Назовите поимённо, кто на вашей стороне отвечает за площадку: кто обеспечивает кран, кто согласовывает отключение участка для врезки кабеля, кто встречает машину на въезде и подписывает документы на груз. Со стороны поставщика нужен человек, который подтверждает дату, состав бригады и объём работ.

На время пусконаладки выделите оператора и наладчика, которые будут работать на станке: обучение проходит на месте, вместе с запуском. Если люди будут заняты на других участках, обучение сведётся к формальности.

Без этого согласования вопросы превращаются в переписку, где каждый пункт закрывается на день позже предыдущего. Один лист с фамилиями, телефонами и зонами ответственности экономит больше времени, чем кажется.

Подтверждение готовности по пунктам

За несколько дней до приезда пройдите по списку ещё раз, уже как по чек-листу, а не как по плану намерений. Разница простая: проём измерен с учётом упаковки, а не без неё; питание и заземление в точке установки проверены, а не «выведены где-то там»; погрузчик забронирован письменно, а не на словах; основание готово и бетон набрал прочность, а не «залили на прошлой неделе»; маршрут освобождён от паллет и тары, а не «освободим утром».

Короткий чек-лист для такой проверки:

• маршрут пройден с рулеткой, проёмы измерены с учётом упаковки;
• пол на маршруте и основание в точке установки соответствуют требованиям производителя;
• кран или погрузчик нужной грузоподъёмности забронирован письменно на дату приезда;
• схема строповки получена от поставщика письменно;
• питание и заземление выведены в точку установки и проверены, вопрос с трансформатором закрыт;
• сжатый воздух подведён, при необходимости готова вытяжка;
• масла и концентрат СОЖ для первого запуска закуплены;
• маршрут освобождён, отапливаемая площадка временного хранения определена;
• оператор и наладчик на время пусконаладки выделены;
• лист ответственных с телефонами согласован с поставщиком.

Зафиксируйте результат проверки в одном файле с датами и фамилиями и отправьте его поставщику до выезда бригады. Если что-то не готово, спокойнее заранее согласовать новую дату, чем начинать монтаж в режиме импровизации и потом догонять график в авральном порядке. Как стороны делят последствия переноса, смотрите в своём договоре: условия у поставщиков разные, и обсуждать их лучше до отгрузки.
