Проверка станка с ЧПУ до отгрузки: что просить у завода, кроме видео

Короткий ответ. Пока у вас на руках только видео испытаний станка с ЧПУ, доказательств его состояния до отгрузки нет: в кадр обычно не попадают серийный номер, показания нагрузки приводов и узлы под кожухами. Договаривайтесь с заводом до отгрузки о пакете из четырёх частей: протокол позиционирования с серийным номером; обработанная испытательная деталь (по стандарту для вашего типа станка или по вашему эскизу); видео по заранее написанному сценарию; датированные фотографии шильдиков, узлов и упаковки. И увяжите приёмку этого пакета с условиями оплаты остатка.

Чего не видно в типовом ролике

Обычная присылаемая съёмка выглядит так: станок режет деталь, стружка идёт ровно, оператор показывает большой палец. В таком кадре нет ни шильдика с номером, ни экрана стойки с нагрузкой приводов на рабочей подаче, ни звука работы шпинделя и приводов без наложенной музыки и закадрового голоса. Неизвестно и то, что происходило с узлами до включения камеры. Это не признак недобросовестности — просто демонстрационная съёмка решает другую задачу: показать результат. Как протокол испытаний её использовать нельзя.

Вторая слабость ролика — он не привязан к экземпляру. Видео одной машины той же модели внешне не отличается от видео другой. Поэтому в пакете доказательств каждая позиция должна нести идентификатор: серийный номер, дату, подпись или штамп ответственного. Испытания у изготовителя до отгрузки в договорах часто называют заводскими приёмочными испытаниями (FAT); важно не название, а состав пакета и реквизиты каждой позиции.

Протокол ISO 230-2 с серийным номером станка

Первое, что стоит потребовать документально, — протокол проверки точности и повторяемости позиционирования осей по методике ISO 230-2. Стандарт описывает, как измерять каждую ось непосредственно на станке повторными измерениями в заданных позициях; результаты применяют при типовых и приёмочных испытаниях, периодической проверке и компенсации (ISO 230-2:2014, страница комитета ISO: https://committee.iso.org/standard/55295.html).

Покупателю важна не столько методика, сколько реквизиты документа. В протоколе должны стоять серийный номер станка, дата измерения, условия (в первую очередь температура), сведения о средстве измерения и его калибровке, подпись исполнителя. Для приёмки ISO 230-2 предусматривает стандартный цикл испытаний — попросите завод указать в протоколе, что измерение выполнено по стандартному циклу, а не сокращённым однократным проходом. Протокол без серийного номера не привязан к конкретной машине и потому доказательной силы почти не имеет. Если завод выдаёт отчёт из программы лазерного интерферометра, просите приложить его вместе со сводным листом, где эти реквизиты заполнены. То же относится к заводскому протоколу геометрической точности (биение шпинделя, перпендикулярность осей и т. п.), который завод в любом случае оформляет по своей форме: на нём должны стоять тот же серийный номер, дата и подпись исполнителя.

Испытательная деталь: по стандарту или по вашему эскизу

Протокол показывает поведение осей, но не результат резания. Поэтому второй элемент пакета — обработанная испытательная деталь. Стандарт ISO 10791-7:2020 задаёт семейства испытаний обрабатывающих центров с вертикальным и горизонтальным шпинделем, определяет стандартные испытательные детали для чистовых режимов и формулирует минимальные требования к оценке точности обработки для центров с 3–5 одновременно управляемыми осями; отдельное приложение описывает свободноформенную деталь для пятиосевых центров (карточка AFNOR: https://www.boutique.afnor.org/en-gb/standard/iso-1079172020/test-conditions-for-machining-centres-part-7-accuracy-of-finished-test-piec/xs132627/130204).

Числовые допуски и размеры деталей публичная карточка стандарта не раскрывает — текст приобретается отдельно. Важно и то, что ISO 10791-7 относится только к обрабатывающим центрам: для токарных станков, автоматов продольного точения и другого оборудования действуют свои методики, и требовать «деталь по ISO 10791-7» у завода токарных станков не нужно. Для переписки с заводом это не помеха: достаточно заранее спросить, по какому стандарту или внутренней методике для вашего типа станка будет резаться испытательная деталь, кто и чем её измеряет и приложат ли протокол измерений с номером станка, а не только фотографию готового образца.

Когда операция под ваш заказ уже определена, попросите обработать эскиз, близкий к вашей реальной детали: так результат сразу связан с вашей задачей. Проверку собственной деталью уже на вашей площадке мы разбирали отдельно — в статье о приёмке станка с ЧПУ. Здесь предмет другой: доказательства собираются раньше, пока станок стоит у изготовителя.

Видео испытаний станка по сценарию

Третий элемент — съёмка по согласованному сценарию. Режим пробного резания — материал, инструмент, подача, глубина — записывается в сценарий заранее: иначе показания нагрузки на экране ничего не говорят, а завод по умолчанию снимет чистовой проход с малой нагрузкой. Разумный минимум:

• один непрерывный кадр без склейки: шильдик станка с читаемым серийным номером, затем экран стойки с системной информацией, затем общий вид станка;
• экран стойки с показаниями нагрузки приводов во время резания на рабочей подаче по заданному режиму;
• шпиндель на максимальных паспортных оборотах с выдержкой, в кадре — экран стойки с оборотами и, если выводится, температура шпинделя;
• полный цикл смены инструмента по всем гнёздам магазина или позициям револьверной головки, если они предусмотрены;
• звук на холостом ходу и под нагрузкой без музыки и озвучки, чтобы были слышны посторонние шумы и вибрация;
• ускоренный ход по всем осям на полную длину и выход в референтную точку.

Логику такой связки удобно подсмотреть в формализованных документах изготовителей. Сервисная форма Haas Automation для проверки оси C токарного станка требует указать серийный номер, модель, техника и дату, а также отметить, загружено ли видео работы программы и видно ли на нём нагрузку оси, поведение патрона и шум или вибрацию мотора (форма ID-0017 Rev D: https://www.haascnc.com/content/dam/haascnc/service/guides/references/c-axis-checklist/ID0017_Rev_D.pdf). Это диагностический документ одного изготовителя, а не образец отгрузочного протокола, и переносить его состав на любой станок не нужно. Полезен сам принцип: идентификатор узла, видео нагрузки и видео шума собираются в один комплект и рассматриваются вместе.

Фотографии для идентификации и состояния

Четвёртый элемент — снимки, сделанные для фиксации, а не для презентации. Что имеет смысл получить:

• шильдик станка крупным планом;
• шильдик стойки ЧПУ и экран её системной информации с серийным номером стойки, версией ПО и перечнем включённых опций; таблички шпиндельного узла, серводвигателей осей и устройства смены инструмента, если они предусмотрены изготовителем;
• основные узлы со снятыми кожухами, если это безопасно и допускается регламентом завода; рабочая зона после испытаний;
• комплектация по ведомости из договора: фото каждой позиции — оправки, патроны, кабели, документация, ЗИП — с отметкой в той же ведомости и подписью упаковщика, номера ящиков и упаковочный лист;

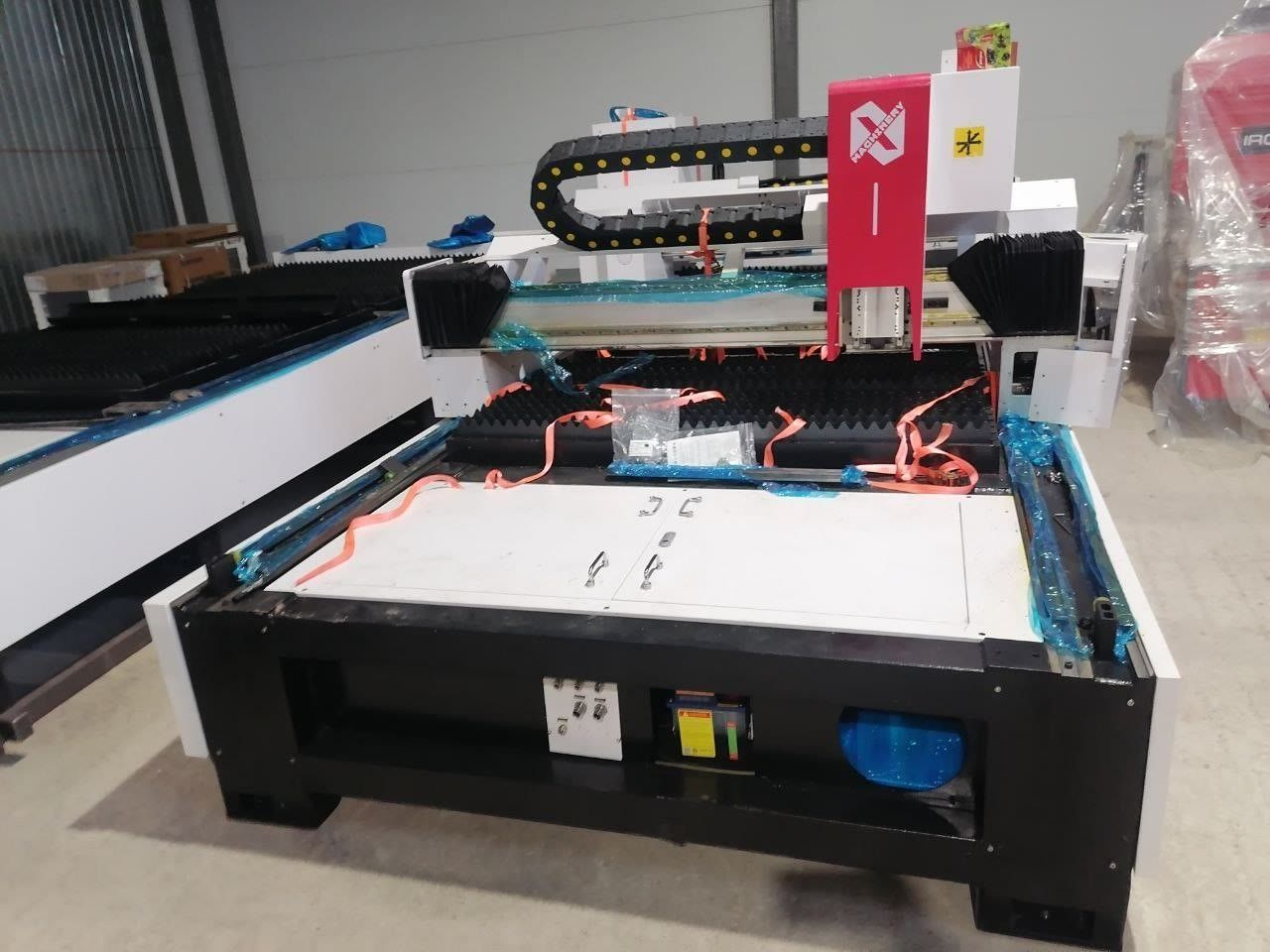

• установленные транспортные фиксаторы осей, шпинделя и магазина (обычно окрашены в контрастный цвет) и их перечень с местами установки — это одновременно доказательство, что станок закреплён на время перевозки, и инструкция монтажнику снять все фиксаторы до первого включения;
• консервация (антикоррозионное покрытие, влагопоглотитель, плёнка), крепление в контейнере, номер контейнера и пломба с читаемым номером — непосредственно перед закрытием дверей; номер пломбы связывает пакет с конкретной отгрузкой и транспортными документами.

Файлы просите без сжатия мессенджером, с сохранённой датой съёмки. На выходе у вас складывается связка «номер — протокол — видео — фото», которую трудно перепутать с другой машиной того же типоразмера.

Как привязать пакет доказательств к оплате и отгрузке

Запрос, не встроенный в договор, остаётся просьбой. Пропишите в тексте договора или в приложении: состав пакета, срок его передачи, разумный срок на проверку покупателем и то, что финальный платёж либо разрешение на отгрузку следуют после приёмки пакета. Если станок покупается через торговую компанию, а не напрямую у завода, пакет запрашивается у продавца по договору, а исполнителем съёмки и протоколов остаётся завод — иначе ответственность за пакет повисает между двумя сторонами. Отдельно оговорите язык: заводские протоколы часто ведутся только на китайском, поэтому протоколы и сводные листы должны выдаваться на английском или русском с тем же серийным номером и подписью, а при расхождении приоритет — у версии, указанной в договоре. Полезно зафиксировать и порядок действий при расхождениях: например, повторная съёмка или повторный замер за счёт поставщика.

Тот же пакет может собрать независимый инспектор на заводе за счёт покупателя — тогда в договоре фиксируют его доступ к станку и срок визита.

Такой пакет не отменяет пусконаладку и не снимает все риски перевозки и монтажа. Но он переводит разговор из плоскости впечатлений в плоскость проверяемых документов и привязывает их к конкретному серийному номеру.

Что сделать на этой неделе. Возьмите действующий договор или проект договора по станку, который вы покупаете, и допишите к нему одно приложение на страницу: перечень документов и материалов до отгрузки, обязательные реквизиты каждого (серийный номер, дата, исполнитель, язык), сценарий видеосъёмки по пунктам и условие о сроке проверки. Отправьте приложение заводу до следующего платежа — чем раньше это сделано, тем спокойнее проходит отгрузка.
