Как выбрать автомат продольного точения: начните с прутка

Выбор автомата продольного точения начинайте не с паспортных характеристик, а со своего прутка. Соберите данные о реальном материале — диаметр, допуск, овальность, прямолинейность, состояние поверхности, разброс внутри партии — и сверьте их с требованиями той системы направляющей втулки, которая стоит в конкретной модели. Пока этого нет, сравнение паспортов мало говорит о том, как станок поведёт себя на вашей детали.

Почему пруток работает как часть станка

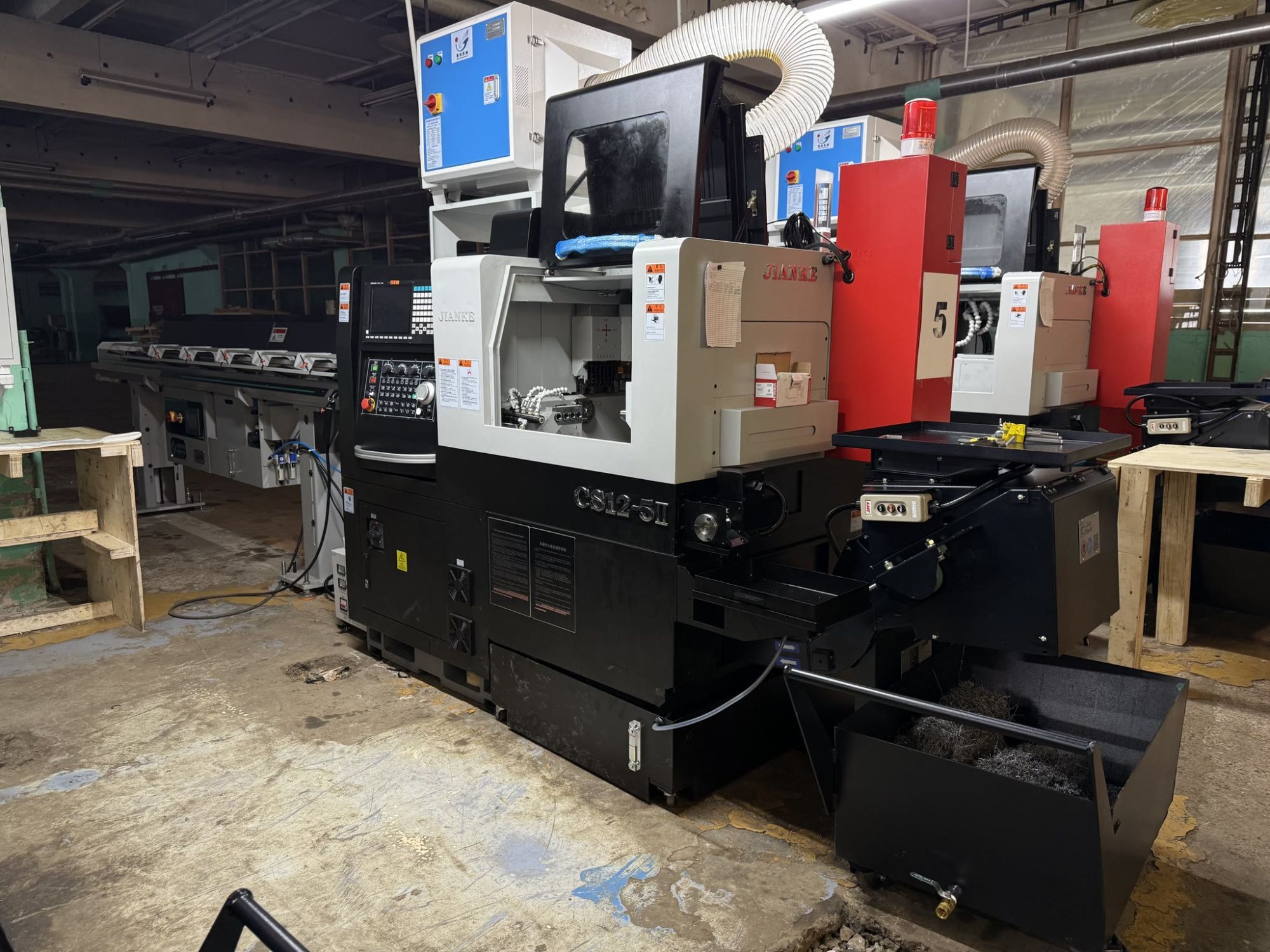

Автомат продольного точения устроен иначе обычного токарного. Пруток зажат в цанге шпинделя, а шпиндельная бабка подвижна: она перемещается вдоль оси и протягивает пруток через неподвижную направляющую втулку. Резцы работают у самого торца втулки, поэтому заготовка выступает из опоры совсем немного, где бы по длине детали ни шла обработка. Это гасит отжим, и потому такой станок силён на мелких деталях с большим отношением длины к диаметру.

У этой схемы есть обратная сторона: пруток идёт через втулку, и его геометрия напрямую влияет на результат. Обычную направляющую втулку наладчик подстраивает под диаметр прутка с минимальным зазором. Если пруток в каком-то месте тоньше, появляется зазор: заготовка начинает бить и вибрировать, растут некруглость и биение, на поверхности остаются следы. Если толще, пруток туго идёт или заклинивает во втулке: задиры, нагрев, ускоренный износ втулки, сбои подачи. Кривой пруток добавляет биение и вибрацию на высоких оборотах. Качество самого станка в этой ситуации мало чем поможет.

Обработка с направляющей втулкой и без неё

Направляющая втулка бывает вращающейся (синхронно со шпинделем) и неподвижной. Многие модели позволяют снять втулку и работать без неё — это переналадка одного станка, а не другой станок. Без втулки обрабатывают более короткие или более жёсткие детали, где отжим не критичен. Требования к точности диаметра прутка в этом режиме ниже, а несрабатываемый остаток прутка короче, поэтому для части номенклатуры это тоже ответ на вопрос о нешлифованном материале.

Выбор режима зависит от геометрии детали, материала и требуемой точности. Единого порога для всех станков нет. Но для конкретной модели производитель указывает максимальную длину обработки за один зажим — отдельно для режима с втулкой и без неё. Запросите эти значения и проверьте их на своей самой длинной и тонкой детали.

Пример: адаптивная втулка под нешлифованный пруток

Производители закрывают вопрос разброса диаметра по-разному. Citizen описывает свою систему Adaptive Guide Bush (AGB) как компенсацию изменений диаметра прутка, которая сохраняет соосность при работе с нешлифованным материалом. Это заявление о конкретном устройстве конкретной линейки станков. Переносить его на оборудование другой марки без проверки нельзя, как нельзя и сделать из него общий вывод: будто всем автоматам продольного точения нужен шлифованный пруток или будто все они спокойно принимают нешлифованный.

Важно другое. Сам вопрос про разброс диаметра актуален для любого такого станка, просто ответы у конструкторов разные. Одни решения опираются на шлифованный пруток с жёсткими допусками, другие закладывают механизм компенсации и позволяют работать с более дешёвым материалом. Выбор между этими путями одновременно технический и экономический: стоимость прутка на годовую программу сопоставляется со стоимостью станка и оснастки. Считать это нужно на своей номенклатуре и своих объёмах, чужие расчёты здесь не переносятся.

Что собрать перед сравнением моделей

• фактический диапазон диаметра прутка, который вы используете или планируете, с разбросом внутри партии и между партиями;
• вид прутка: шлифованный, калиброванный (холоднотянутый) или горячекатаный, и класс точности по документу поставки;
• прямолинейность прутка, состояние торцов, длину прутков в поставке и профиль: круг, шестигранник, квадрат;
• марку материала и её стабильность от партии к партии, включая колебания твёрдости;
• длину и диаметр готовой детали по самым тонким и длинным позициям номенклатуры;
• требования к точности и шероховатости на критичных размерах;
• планируемый объём выпуска по каждой позиции.

Если замеров прутка по партиям у вас нет, их стоит сделать до разговора с поставщиком. Это простая работа силами собственного ОТК, а на её результатах строится весь дальнейший выбор. Мерьте не один раз на торце: микрометром в нескольких сечениях по длине прутка и в двух взаимно перпендикулярных направлениях, чтобы увидеть и разброс диаметра, и овальность. Прямолинейность проверьте на нескольких прутках из партии.

Отдельно посчитайте остаток прутка. После обработки в цанге и втулке остаётся кусок, который в деталь уже не идёт. Его длина зависит от модели и режима работы. Попросите поставщика назвать её для предлагаемой конфигурации и умножьте на число прутков в годовой программе. На дорогом материале эта цифра влияет на выбор между прутком подешевле и станком подороже.

Когда с прутком ясно, сравнивайте остальное: число инструментальных позиций, наличие противошпинделя и приводного инструмента под операции вашей детали. Как свести предложения разных поставщиков к одному комплекту, разобрали в статье «Две цены на один станок».

О чём спросить поставщика

С такими данными разговор становится предметным. Полезно получить ответ по пунктам:

• какая система направляющей втулки стоит в предлагаемой модели и на какой пруток она рассчитана;
• какие отклонения диаметра и овальности она переносит без потери точности детали;
• что меняется при переходе на работу без втулки и какая оснастка для этого нужна;
• входит ли в поставку податчик прутка, на какую длину и диапазон диаметров он рассчитан;
• какие втулки-вкладыши шпинделя, цанги и направляющие втулки под ваши диаметры и профиль идут в комплекте, а какие придётся докупать.

Отдельно оговорите тест. Прогон на образце вашего материала по вашему чертежу показывает больше, чем паспортные строки: видно и фактический размер, и поверхность, и поведение станка на длинной партии. Договоритесь заранее, кто предоставляет пруток, сколько деталей снимают, чем и в каких точках их мерят, и в каком виде вы получите протокол. Попросите показать в протоколе первые и последние детали партии: так видно, держится ли размер по мере прогрева станка и износа втулки и инструмента. Готовность поставщика к такой проверке сама по себе говорит о том, насколько он уверен в предлагаемой конфигурации.

Как устроить проверку пробной детали, когда станок уже у вас, разобрали в статье о приёмке станка с ЧПУ.

Что сделать дальше

Отложите образец прутка из текущей поставки и возьмите чертёж самой требовательной детали номенклатуры. Этот минимум переводит обсуждение с общих характеристик класса оборудования на конкретную модель и конкретную систему направляющей втулки.
