Характеристики
Обычная шестиосевая стандартная конфигурация не имеет позиции токарного инструмента, и токарная наружная обработка может быть выполнена только путем установки твердосплавных режущих вставок для наружной обработки, которые имеют низкую жесткость, на хвостовик расточного резца.
Шестиосевой токарный станок серии S оснащен квадратным хвостовиком 2*12×12, достаточно прочным для наружной токарной обработки.
- Сменные режимы: с поворотной направляющей втулкой/Без направляющей втулки Режим поворотной направляющей втулки подходит для обработки заготовок валов, с длиной подачи 195~200 мм и поддержкой многократной подачи. Длина хвостовика 180 мм; Режим без направляющей втулки подходит для обработки коротких заготовок с отношением длины к диаметру менее 1:2,5, что позволяет минимизировать длину хвостового материала. Длина хвостовика 50 мм
- Электрический шпиндель с внутренним масляным охлаждениемУстановка японского электрического шпинделя с масляным охлаждением позволила нам преодолеть основные проблемы шпинделя токарного станка продольного точения с ЧПУ. По сравнению с другими электрическими шпинделями той же мощности, этот шпиндель имеет более высокую жесткость и силу крутящего момента, а также более стабильную точность обработки. Использование подшипников NSK увеличивает срок службы шпинделя и радиальную стабильность.
- Емкость для сбора отходов/емкость большой вместимости для СОЖ В блоке сбора отходов установлена разделительная платформа для сбора стружки, позволяющая охлаждающему маслу пройти предварительную очистку и охлаждение. Затем из сливного отверстия масло поступает в бак для режущего масла объемом 250 л. Резервуар для режущего масла оснащен многоканальными фильтрующими сетками и перегородками для удлинения пути возврата и фильтрации стружки масла; Это позволяет температуре масла достигнуть уровня естественного охлаждения и уменьшить количество мусора, попадающего в масляный насос, что позволяет продлить срок его службы.

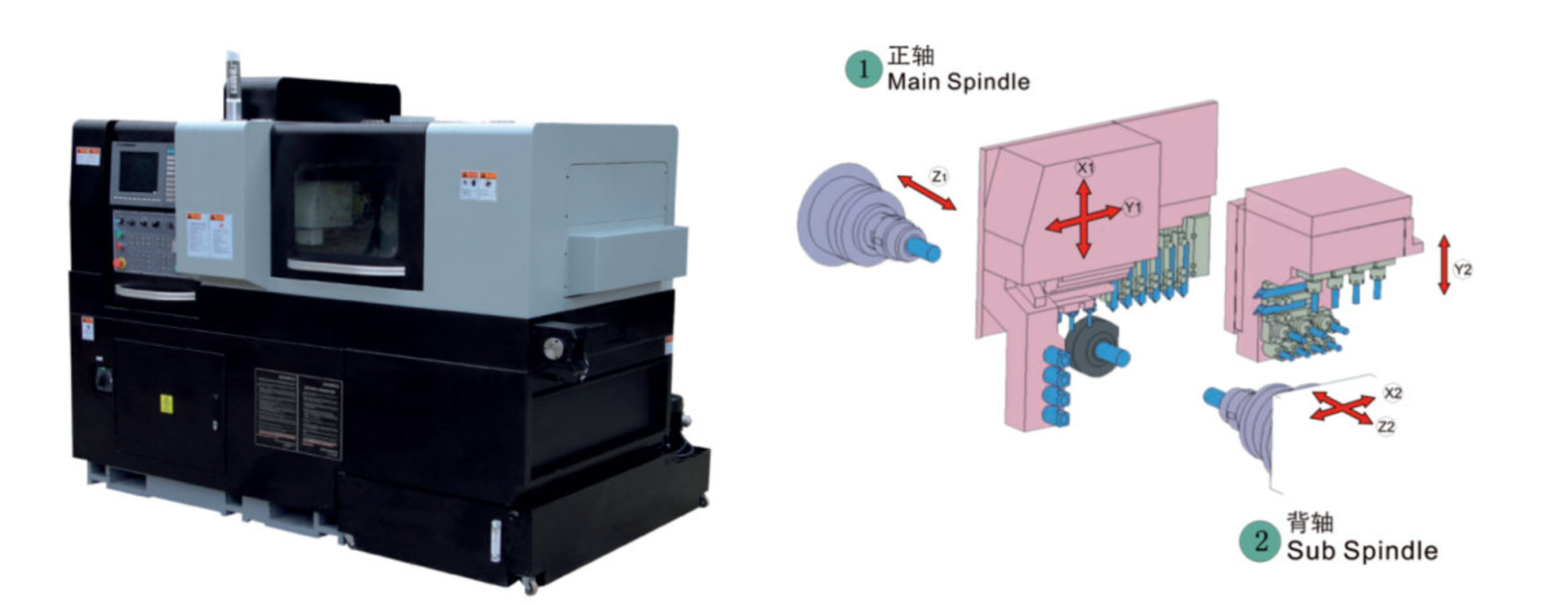

- Метод выдачи заготовок: короткие детали выводятся на переднюю часть конвейерной ленты; длинные детали выводятся из задней части контршпинделя Все серии двухшпиндельных токарных станков ЧПУ с продольным точением Jianke поставляются в базовой комплектации с функцией вывода изделий на переднюю зону выпуска. Если длина заготовки составляет менее 90 мм, для сбора материала можно использовать переднюю зону выпуска, а изделие может быть выведено через встроенный конвейер. Если длина изделия более 90 мм, можно выбрать метод задней выдачи, и изделие будет выводиться через центр контршпинделя через специальную прорезь на боковом металлическом листе станка

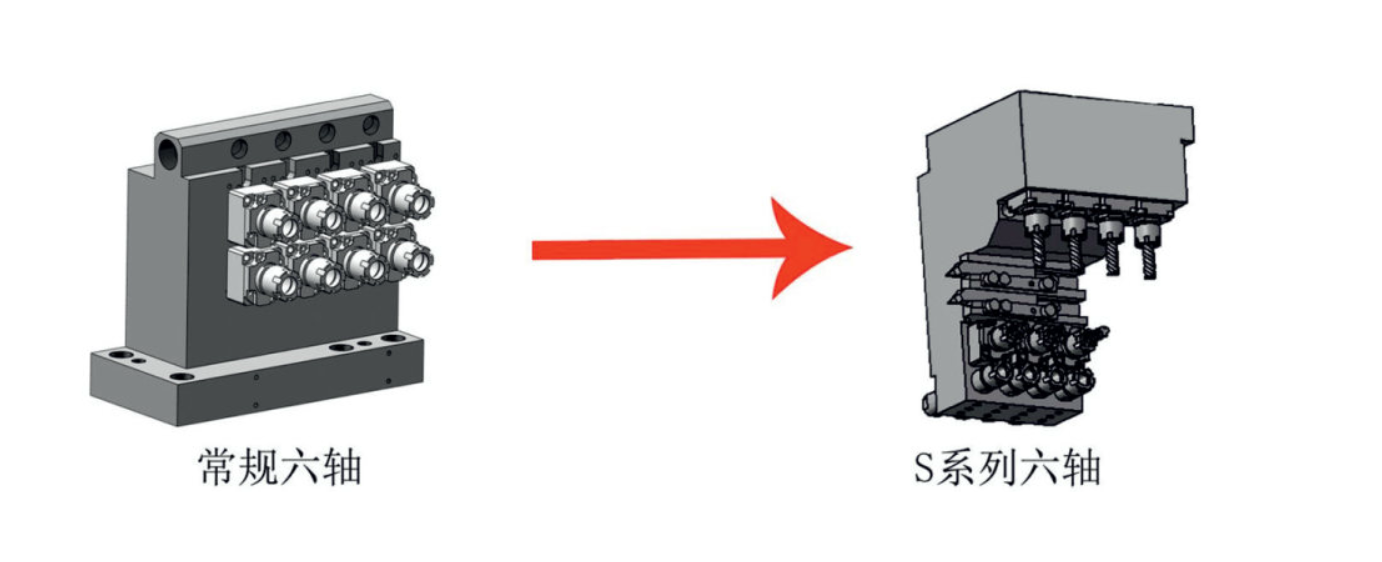

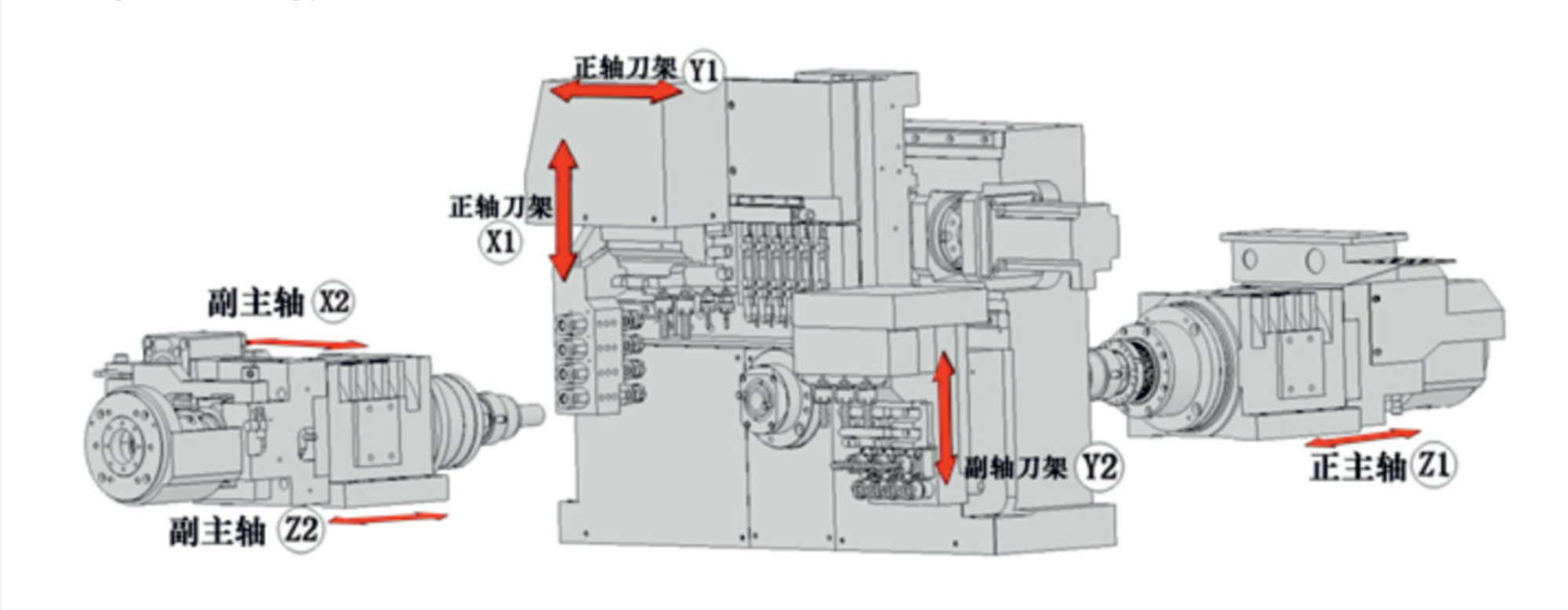

- Мощный шестиосевой держатель инструмента Новая шестиосевая модель JIANKE серии S представляет собой запатентованную конструкцию, самостоятельно разработанную компанией JIANKE (патент № ZL202220166953.5)
Токарные резцы:
Обычная шестиосевая стандартная конфигурация не имеет позиции токарного инструмента, и токарная наружная обработка может быть выполнена только путем установки твердосплавных режущих вставок для наружной обработки, которые имеют низкую жесткость, на хвостовик расточного резца.
Шестиосевой токарный станок серии S оснащен квадратным хвостовиком 2*12×12, достаточно прочным для наружной токарной обработки.
Периферийные фрезерные инструменты:
Обычный шестиосевой токарный станок стандартной конфигурации не имеет боковых вращающихся инструментов и предполагает расширение за счет сменных модулей. Сменные модули могут иметь только 1 позицию для установки с 1 поворотным инструментом, при этом они имеют высокую стоимость.
В стандартную комплектацию шестиосевого токарного станка серии S входят 4 боковых вращающихся инструмента ER16. При нехватке мест можно установить 3 боковых вращающихся инструмента, заняв 1 место ER16, что позволяет получить максимум 6 боковых вращающихся инструментов; в то же время, фрезерование происходит сверху вниз, что обеспечивает более высокую жесткость фрезерования по сравнению с боковыми вращающимися инструментами.
Обычный шестиосевой токарный станок стандартной конфигурации не имеет боковых вращающихся инструментов и предполагает расширение за счет сменных модулей. Сменные модули могут иметь только 1 позицию для установки с 1 поворотным инструментом, при этом они имеют высокую стоимость.
В стандартную комплектацию шестиосевого токарного станка серии S входят 4 боковых вращающихся инструмента ER16. При нехватке мест можно установить 3 боковых вращающихся инструмента, заняв 1 место ER16, что позволяет получить максимум 6 боковых вращающихся инструментов; в то же время, фрезерование происходит сверху вниз, что обеспечивает более высокую жесткость фрезерования по сравнению с боковыми вращающимися инструментами.
Торцевые фрезерные инструменты:
В стандартную комплектацию шестиосевого токарного станка входят четыре торцевых резца, которые нельзя расширить для установки дополнительных торцевых фрез. При возникновении необходимости расширения функций, они займут место торцевых вращающихся инструментов, что приведет к их нехватке.
В стандартную комплектацию шестиосевого токарного станка серии S входят 3 ER16 торцевых поворотных инструмента. При нехватке мест можно установить три торцевых вращающихся инструмента, заняв одну позицию бокового вращающегося инструмента, и таким образом получить максимум шесть торцевых вращающихся инструментов.
В стандартную комплектацию шестиосевого токарного станка входят четыре торцевых резца, которые нельзя расширить для установки дополнительных торцевых фрез. При возникновении необходимости расширения функций, они займут место торцевых вращающихся инструментов, что приведет к их нехватке.
В стандартную комплектацию шестиосевого токарного станка серии S входят 3 ER16 торцевых поворотных инструмента. При нехватке мест можно установить три торцевых вращающихся инструмента, заняв одну позицию бокового вращающегося инструмента, и таким образом получить максимум шесть торцевых вращающихся инструментов.

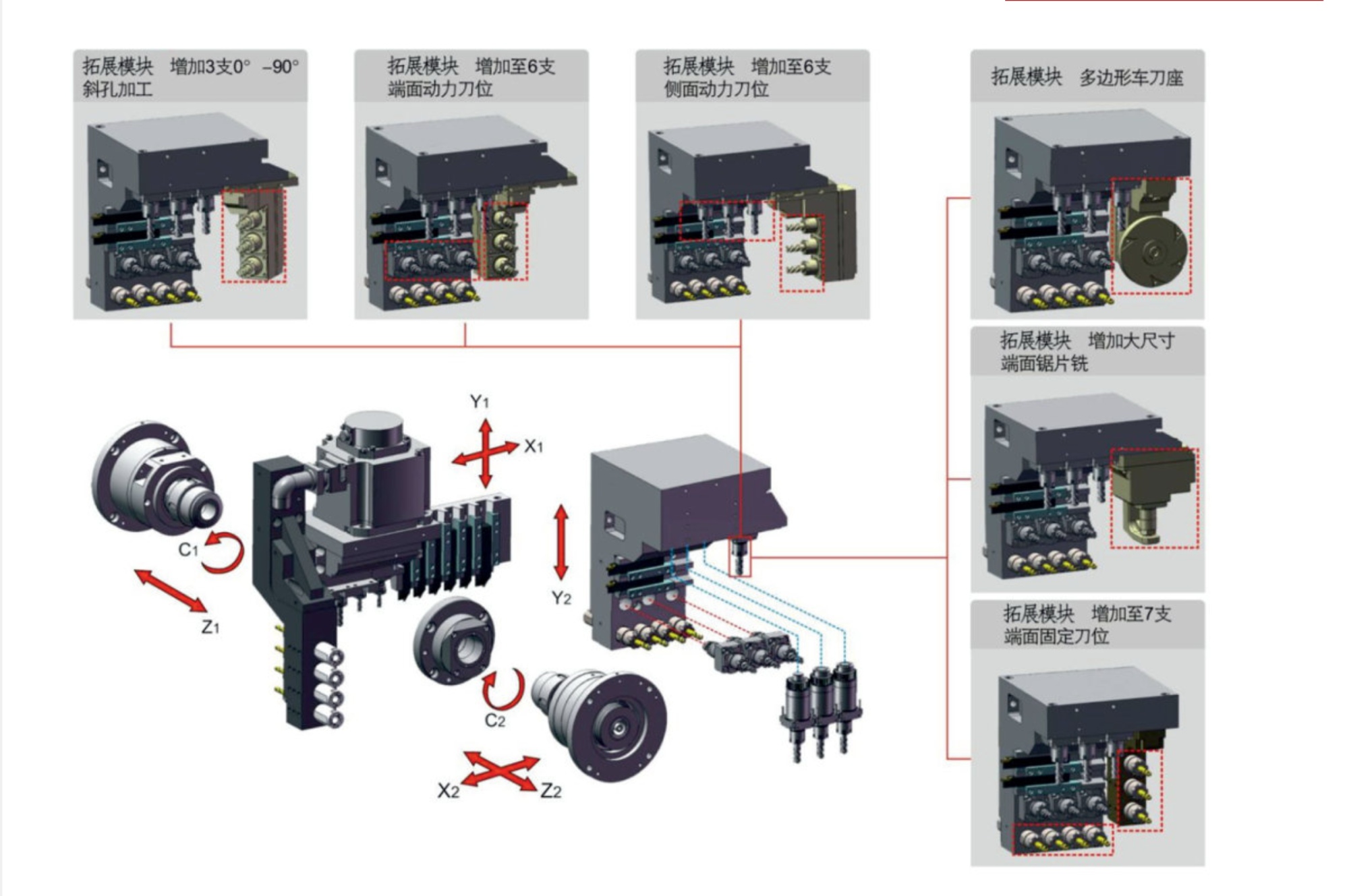

Возможность модульного расширения (Патент № ZL202220166953.5):
В стандартную комплектацию токарных станков серии MA входят 2*ER11+2*ER16 вращающихся инструмента главного шпинделя, причем для 2* ER16 вращающихся инструментов могут использоваться сменные модули. Сменные расширяющие модули могут использоваться в токарном станке модели MA25-6S, как для вращающихся инструментов главного шпинделя, так и для вращающихся инструментов контршпинделя. (Сменные модули опциональны, если они вам необходимы, пожалуйста, укажите это в контракте/коммерческом предложении).
