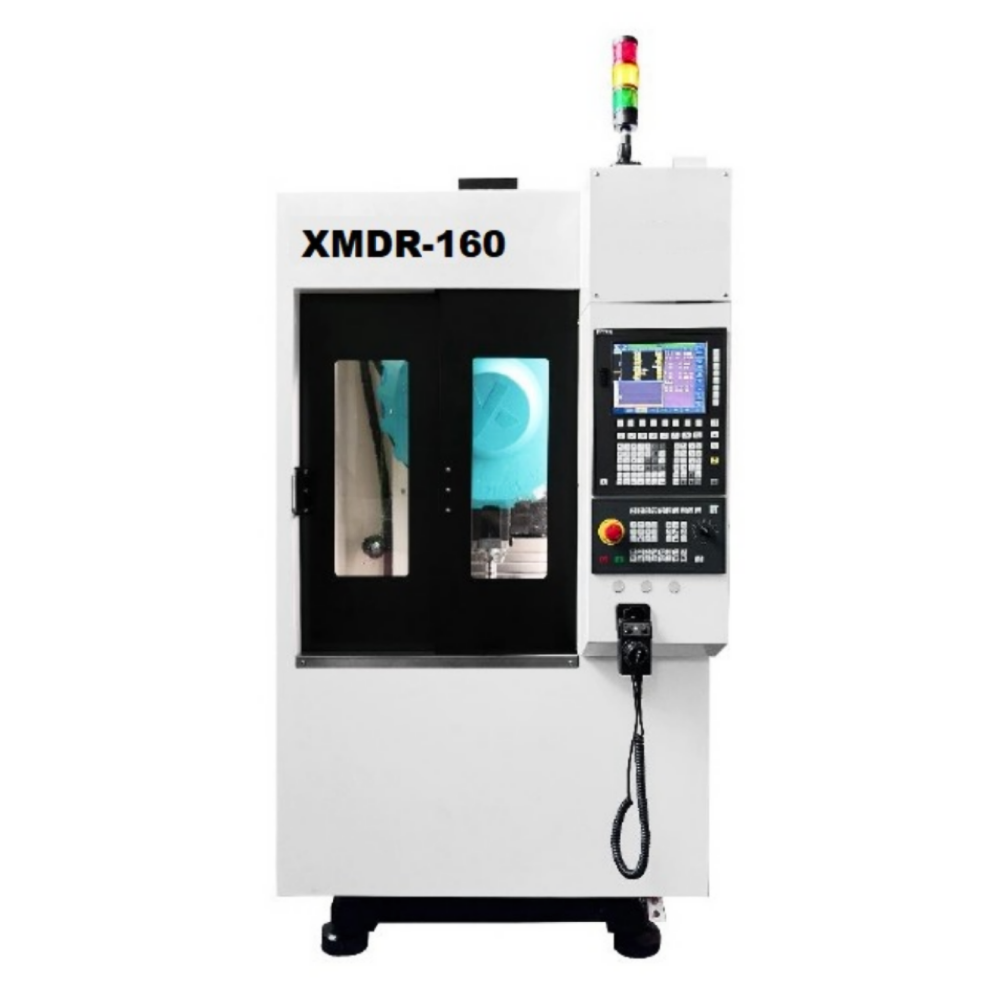

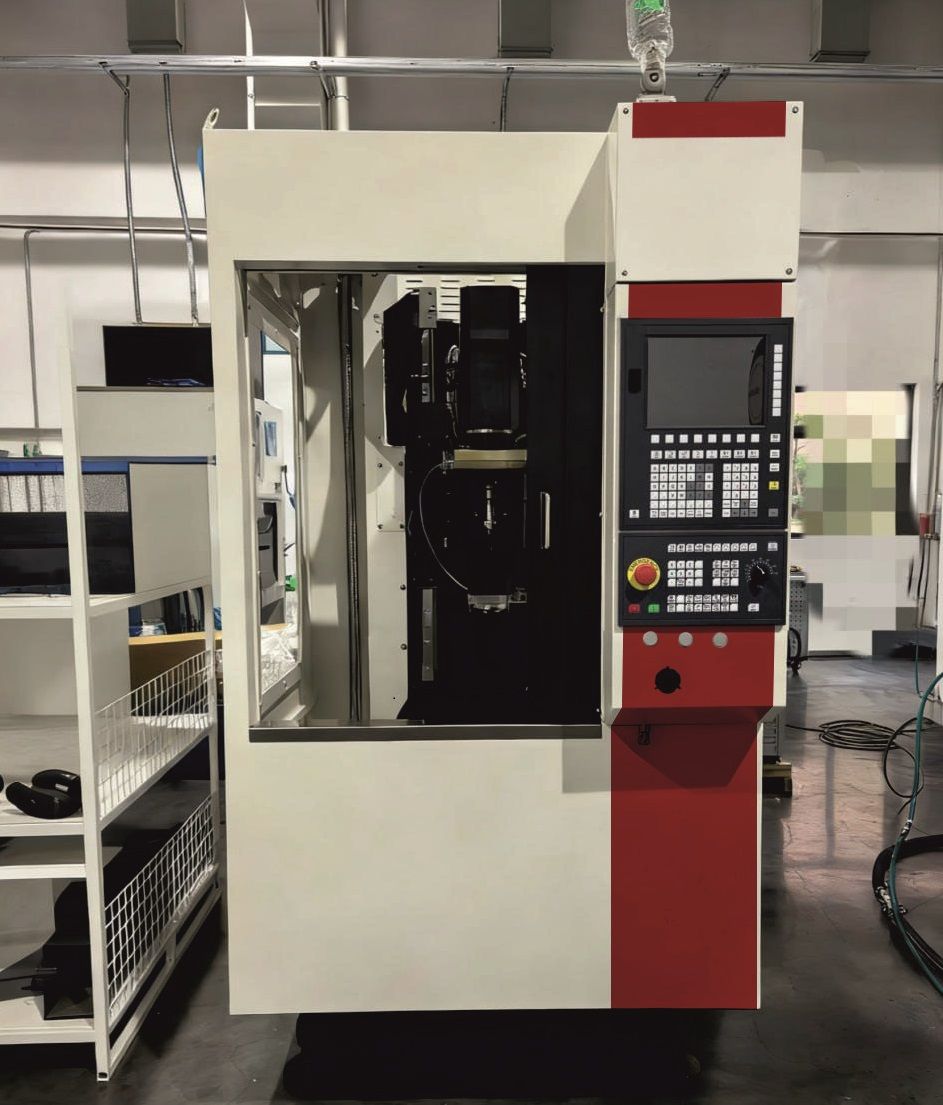

5-осевой вертикальный обрабатывающий центр X-Machinery SWIFT 160 DP
Назначение: Промышленный компактный 5-осевой обрабатывающий центр для высокоточной обработки сложных деталей из различных материалов: алюминий, медь, сталь, нержавеющая сталь, титан, кобальт, хром, магний, а также драгоценные металлы. Оптимальное решение для серийного и мелкосерийного производства, учебных и демонстрационных центров, а также высокотехнологичных отраслей: авиастроение, медицинская техника, приборостроение, ювелирная промышленность и электроника.
Ключевые преимущества:
- Высокоскоростной поворотный стол с прямым приводом (DDR): обеспечивает высокую точность позиционирования (до 8 угловых секунд по оси С), высокую скорость вращения и эффективность обработки под разными углами. Отсутствие механического редуктора исключает влияние люфтов на качество изделий.
- Высокоскоростной шпиндель: максимальная частота вращения 24 000 об/мин, мощность 5,5 кВт (S6), конус BBT30. Обеспечивает высокую жесткость и производительность при фрезеровании, сверлении и нарезании резьбы.
- Высокая динамика перемещений: максимальная скорость перемещения по осям до 48 м/мин и скорость подачи резания до 30 м/мин позволяют существенно сократить вспомогательное время и повысить производительность массового производства.
- Компактность и жесткость: цельнолитая станина обеспечивает высокую надежность и стабильность станка. Несмотря на малые габариты (рабочая зона 160×320×390 мм), станок демонстрирует точность, сопоставимую с европейскими аналогами (Willemin, Mikron).
- Современные системы ЧПУ на выбор:
- Siemens 828D (комплектация 4+1): отраслевой стандарт для сложной 5-осевой обработки.
- JT810 (комплектация 5): оснащена функцией RTCP (управление положением центра инструмента), что упрощает программирование и повышает точность обработки сложных поверхностей.
- Быстрая смена инструмента: дисковый магазин на 21 позицию с временем смены инструмента всего 1,5 секунды сокращает непроизводительные простои.
- Полный набор опций для стабильной работы: станок оснащен системой охлаждения шпинделя (чиллер), стабилизатором напряжения, уловителем масляного тумана и системой осушки воздуха, что гарантирует долговечность оборудования и высокое качество обработки.
Технические характеристики:
| Система управления | Siemens 828D / JT810 (опция RTCP) |
| Шпиндель | BBT30, 3,7 / 5,5 кВт, 24 000 об/мин |
| Магазин инструментов | 21 шт., время смены 1,5 сек |
| Перемещения по осям (X/Y/Z) | 160×320×390 мм |
| Максимальная скорость перемещения | 48 м/мин |
| Скорость резания | 30 м/мин |
| Точность позиционирования (линейная) | 0,006 мм |
| Повторяемость (линейная) | 0,004 мм |
| Диаметр планшайбы стола | Ø110 мм |
| Максимальная нагрузка на стол (0°/90°) | 15 / 10 кг |
| Точность позиционирования оси С | 8 угловых секунд |
| Габариты станка (Д×Ш×В) | 1100×1990×2390 мм |
| Масса станка | 2200 кг |
Оснащение:
- Комплектация №1 (Siemens 828D): датчик привязки инструмента Renishaw TS27R.
- Комплектация №2 (JT810): датчик привязки инструмента Renishaw TS27R, датчик измерения детали Renishaw OMP40-2, система RTCP.
- Базовое оснащение для обеих комплектаций: поворотный стол с прямым приводом DDR, чиллер для охлаждения шпинделя, стабилизатор напряжения, уловитель масляного тумана, система осушки воздуха.
Преимущества модели:
XM SWIFT 160 D сохраняет традиционное высокое качество бренда X-Machinery, обеспечивая высокую стабильность и надежность. Благодаря продуманной компоновке и использованию качественных компонентов, станок позволяет выполнять сложную многоповерхностную обработку с высокой эффективностью, оставаясь значительно доступнее по цене по сравнению с ушедшими с рынка европейскими аналогами.
